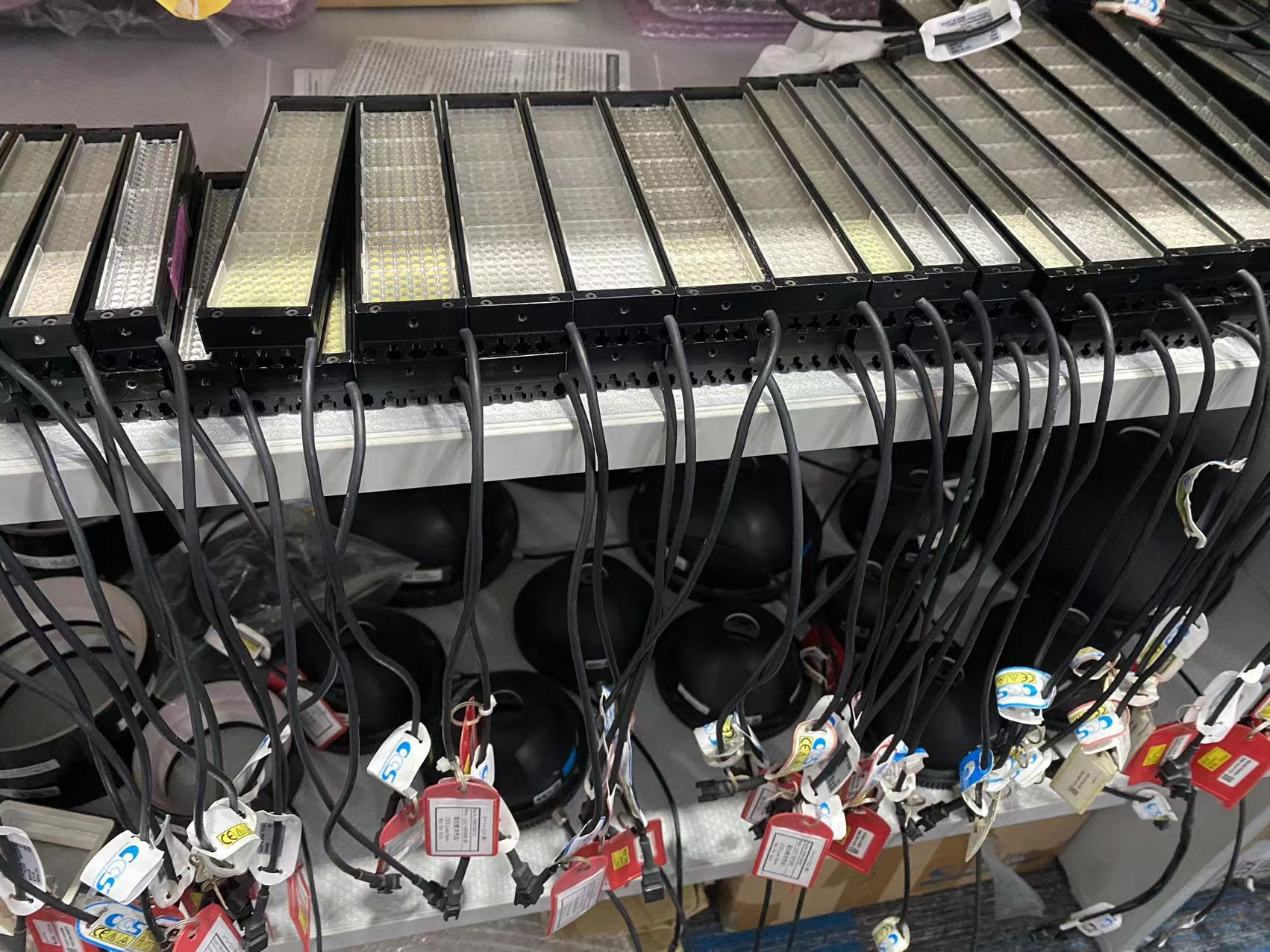

條形光源直射光
-
- 條形光源直射光
- CCS
- HLDL3-900X28SW-DF-M
- 日本
- 現貨
產品詳細介紹
產品詳細信息
| LED發光顏色 | 紅白藍綠 |
|---|---|
| 峰值發光波長 | 860 nm（典型值） |
| 外觀尺寸 | 寬 1520 毫米 x 深 44 毫米 x 高 30 毫米 |
| 輸入電壓 | 24伏直流電 |
| 消耗功率 | 最大 147 瓦 |
| 極性, 信號 | 1: (+), 2: 常閉, 3: (-) |
| 線纜長度 | 300毫米 |
| 外殼材質 | 鋁合金 |
| 使用溫濕度 | 溫度：0～40℃、濕度：20%～85%RH（無凝露） |
| 保存溫濕度 | 溫度：-20～60℃，濕度：20%～85%RH（無凝露） |
| 冷卻方式 | 自然風冷 |
| 輸入端口 | ELP-02V×2 |
| 適合規格 | CE、UKCA、RoHS、REACH IEC 62471 HLDL3-1500X28IR-DF-N：調制風險 HLDL3-1500X28IR-DF-M：低風險 HLDL3-1500X28IR-DF-W：豁免 |
| 重量 | HLDL3-1500X28IR-DF-N：最大 3000 克 HLDL3-1500X28IR-DF-M：最大 3000 克 HLDL3-1500X28IR-DF-W：最大 3100 克 |
| 附屬品 | 使用說明書 |
| 備注 | *如果您想與頻閃控制單元（超速型）組合使用，請咨詢。 *使用兩根相同長度的延長線連接燈光單元。由于電纜規格不同，使用不同長度的電纜可能會導致發光不均勻。 |
HLDL3系列
高功率 LED 照明 HLDL3 系列。
條形燈可進行遠距離、大面積照射。
適用于大型工件、遠距離照明、機器人拾取檢測等多種應用。
- 亮度比 HLDL2 系列*高 1.7 倍，支持更快的檢測速度和更高的分辨率。
- 產品陣容已擴展至 144 種型號，適用于更廣泛的應用。
- 12 種尺寸，從 150 毫米到 1800 毫米（以 150 毫米為增量）。
- 有 4 種波長可供選擇：紅、白、藍和紅外。
- 除了寬光指向性和窄光指向性之外，現在還提供中指向性類型。
- 該外殼比目前安裝在機器人手臂和檢查設備上的產品更輕、更緊湊。
- 也可以定制訂單，例如不同的波長和過載。
（*寬型：HLDL2的1.1倍，窄型：1.7倍）
特點/成像比較
豐富的陣容
增加亮度
常規產品（尺寸300，白色）
窄型
約 高出1.7倍
LWD 1,000 mm 的 HLDL3-300X28SW-DF-N 和 HLDL2-300X45SW-DF-N 之間的比較。
寬型
約 1.1倍高
LWD 300 mm 的 HLDL3-300X28SW-DF-W 和 HLDL2-300X45SW-DF-W 之間的比較。
* 亮度的增加因型號而異。（這些值僅供參考，并非保證值。）
光的三種方向性
按類型劃分的相對輻射強度分布（白色）
HLDL3-450X28SW 型的相對輻照度比較圖（白色）
成像對比（糕點采摘光源）
工件圖像：烘焙糕點
| 長寬比(毫米) | 窄型 HLDL3-450X28RD-DF-N |
中型 HLDL3-450X28RD-DF-M |
寬型 HLDL3-450X28RD-DF-W |
|---|---|---|---|
| 500 |  快門速度：180μs 僅 FOV 的中心部分被照亮。 |
 快門速度：550μs 比窄型照明范圍更廣， |
 快門速度：2000μs 整個視場內均勻照明。 |
| 1,000 |  快門速度：550μs 照明范圍更廣 |
 快門速度：2800μs 均勻照明。 |
 快門速度：2800μs 光照量不足。 |
| 2,000 |  快門速度：900μs 整個視場內均勻照明。 |
 快門速度：900μs 光照量不足。 |
 快門速度：900μs 光照量不足。 |
* 更改快門速度以適應成像。可以調節快門速度以使暗圖像的成像變亮。
* 視場角：380 毫米（高）x 317 毫米（垂直）
應用領域
- 大型工件的外觀檢查
- 機器人采摘光源
- 物流條碼讀取光源
- 沖壓件沖頭尺寸的測量
- 零件分類、模型混合檢查
- 檢查未安裝的零件
型號?產品陣容列表
